纺织品在日常的服用过程中由于人肢体的运动导致不同织物经常发生摩擦作用,尤其是当人们穿上深浅色搭配的服装后,深色织物的耐摩擦颜色坚牢度要足够防止经长时间服用后转移到浅色织物上。

      一、实验原理

        为了考核纺织品的耐摩擦色牢度,目前,一般采用GB/T 3920—2008《纺织品色牢度试验耐摩擦色牢度》的试验方法来对纺织品摩擦色牢度进行测试,该方法通过对标准白布的沾色程度进行评价来判断纺织品的耐摩擦色牢度。尽管方法简单、实用和普及,但对摩擦沾色的成因探讨却较少。本文通过对白布沾色区域和试样纤维成份的显微镜观察分析,从机理上分析了沾色的成因,从而希望对提高纺织品耐摩擦色牢度有所帮助。

   二、试验
  1、试验材料
  样品:本试验选用了日常试验中的2种经摩擦试验后出现沾色的样品(涤纶和莱赛尔的混纺织物)。
  棉布:符合GB/T 3920-2008规定的要求。
  蒸馏水:符合GB/T 3920-2008规定的要求。

  2、试验设备
  耐摩擦色牢度试验机:保持恒定的压力,符合GB/T3921—2008规定的要求。CU-2型纤维显微图像检测分析仪,放大倍数100倍~500倍。天平:精度为0.01 g。

  3、摩擦牢度试验步骤
  按照标准方法的规定制备好样品,将试样夹持在摩擦台上,然后分别将标准干摩擦布和规定含水率的湿摩擦棉布夹持在摩擦头上,气动机器进行规定次数的往复摩擦。

  4、显微镜观察试验步骤
  分别剪取圆形沾色区域的棉布样品和试样样品,用哈氏切片器切片然后使用显微图像检测分析仪进行观察拍照。

  5、试验结果和分析

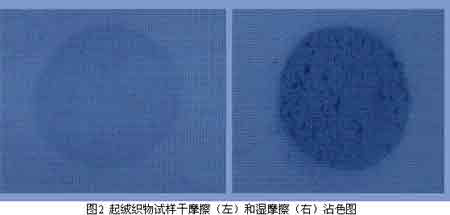

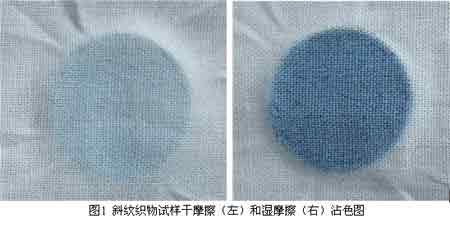

  使用圆形摩擦头分别对起绒和斜纹织物试样进行摩擦试验,试验棉布沾色(左边是干摩擦,右边是湿摩擦)图片经放大后见图1和图2。从图片上可以发现,湿摩擦沾色情况一般比干摩擦沾色情况严重,在实际检测过程中,绝大数样品符合这个规律。分析原因,主要与以下两点相关:
  1)湿摩擦过程中,染料经润湿后更容易发生从试样到棉布之间的迁移(图1);
  2)湿摩擦过程中,试样表面的纤维毛羽经摩擦作用后容易发生脱落,脱落的纤维经润湿后在往复摩擦中更易发生纠缠,继而形成小球,小球脱落转移到了棉布上,客观上也增加了棉布的沾色(图2);


/



/



更多信息了解:http://www.selaoduyi.com/productlist/list-5-1.html
